In de moderne industriële automatisering, waar precisie, betrouwbaarheid en duurzaamheid niet onderhandelbaar zijn, vormt geanodiseerd aluminium de ruggengraat van talloze kritieke componenten. Van robotarmen die 24 uur per dag draaien tot sensorbeveiligingen in agressieve productieomgevingen – geanodiseerd aluminium combineert de lichtgewicht eigenschappen van aluminium met een oppervlaktehardheid en corrosiebestendigheid die essentieel zijn voor langdurige foutloze werking. De elektrische isolatie, dimensionale stabiliteit en thermische eigenschappen maken het materiaal onmisbaar voor moderne geautomatiseerde productiesystemen waar stilstand duizenden euro’s per minuut kost.
Inhoudsopgave
Waarom Geanodiseerd Aluminium Onmisbaar is in Industriële Automatisering
De keuze voor geanodiseerd aluminium in industriële automatisering is gebaseerd op een unieke combinatie van materiaal eigenschappen die moeilijk met andere materialen te evenaren is. Het gewichtvoordeel ten opzichte van staal is aanzienlijk – aluminium heeft een dichtheid van 2.7 g/cm³ tegenover 7.85 g/cm³ voor staal, wat betekent dat een robotarm van geanodiseerd aluminium 65% lichter is dan een stalen equivalent. Deze gewichtsreductie vertaalt zich direct in lagere traagheid, snellere versnellingen, verminderd energieverbruik en langere levensduur van aandrijvingen en lagers. Voor een industriële robot met bereik van 2.5 meter betekent dit een gewichtsbesparing van 40-60 kilogram op de arm, wat zich vermenigvuldigt door de hefboomwerking.
De corrosiebestendigheid van geanodiseerd aluminium is cruciaal in productieomgevingen waar reinigingsmiddelen, koelvloeistoffen en chemicaliën dagelijks aanwezig zijn. Versnelde corrosietests volgens ASTM B117 zoutspray tonen dat Type II geanodiseerd aluminium meer dan 1000 uur bestand is zonder zichtbare corrosie – equivalent aan 15-20 jaar industrieel gebruik. Type III hardcoat anodisatie bereikt zelfs 3000+ uur in dezelfde test, waarbij de anodisatielaag van 50-80 micrometer dikte een bijna ondoordringbare barrière vormt. In de voedingsmiddelenindustrie waar dagelijks gereinigd wordt met alkalische en zure reinigingsmiddelen, blijven geanodiseerde robotarmen en transportsystemen decennia functioneel zonder oppervlaktedegradatie.
De elektrische isolatie eigenschappen zijn essentieel voor componenten die nabij elektrische systemen werken of deze integreren. Een anodisatielaag van 25 micrometer heeft een doorslagspanning van minimaal 1000 volt, voldoende om servomotoren, sensoren en besturingselektronica volledig te isoleren van de mechanische structuur. Dit voorkomt storing door aardlekken en eliminiert risico op kortsluiting bij beschadiging van bedrading. Voor frames van pick-and-place machines en pakketsorteersystemen betekent dit dat elektronica direct gemonteerd kan worden zonder extra isolatiemateriaal, wat gewicht bespaart en montage vereenvoudigt.
De dimensionale stabiliteit van geanodiseerd aluminium gedurende zijn levensduur is een vaak onderschat voordeel. Waar stalen componenten door oxidatie volume toenemen (roest heeft 2.5× het volume van staal), blijft geanodiseerd aluminium dimensioneel stabiel. Metingen op robotarmen die tien jaar continu in bedrijf zijn geweest tonen minder dan 0.05mm afwijking op kritieke toleranties – binnen de oorspronkelijke productiespecificatie van ±0.1mm. Deze stabiliteit betekent dat kalibratie intervallen drastisch verlengd kunnen worden en dat herprogrammering vanwege mechanische veranderingen niet nodig is.
Technische Eigenschappen voor Automatiseringscomponenten
De oppervlaktehardheid van geanodiseerd aluminium is bepalend voor slijtvastheid in bewegende systemen. Type II anodisatie bereikt 350-450 HV (Vickers hardheid), vergelijkbaar met gehard gereedschapsstaal, terwijl Type III hardcoat 500-600 HV haalt – harder dan veel gecoate staalsoorten. Voor geleidingsrails van lineaire systemen betekent dit dat slijtage minimaal is zelfs na miljoenen bewegingscycli. Testresultaten van fabrikanten van lineaire geleiders tonen dat geanodiseerde aluminiumrails 3-5× langere levensduur hebben dan niet-behandelde rails, met slijtage van minder dan 10 micrometer na 5 miljoen cycli onder belasting van 500 Newton per geleider.
De wrijvingscoëfficiënt kan geoptimaliseerd worden voor de specifieke toepassing door keuze van anodisatie type en verzegeling. Standaard Type II anodisatie met standaard verzegeling heeft een wrijvingscoëfficiënt van 0.25-0.35 tegen staal, acceptabel voor de meeste toepassingen. Voor geleidingen en glijvlakken kan PTFE verzegeling toegepast worden die de wrijvingscoëfficiënt reduceert tot 0.05-0.10, vergelijkbaar met gesmeerde oppervlakken maar zonder de nadelen van smering zoals stofaantrekking en lekkage. Dit is essentieel in cleanroom omgevingen en voedselverwerking waar smering ongewenst of verboden is.
De thermische eigenschappen spelen een rol in toepassingen met temperatuurvariaties of warmteontwikkeling. Aluminium heeft een thermische uitzettingscoëfficiënt van 23 ppm/°C, waarbij de anodisatielaag deze uitzetting niet belemmert omdat deze moleculair verbonden is met het basismateriaal. Voor servomotorhuizen die temperaturen van 60-80°C bereiken tijdens bedrijf, betekent dit voorspelbare dimensionale veranderingen die in het ontwerp gecompenseerd kunnen worden. De warmteafvoer blijft excellent omdat de anodisatielaag slechts 10-50 micrometer dik is – thermische weerstand is verwaarloosbaar vergeleken met de massa van het aluminium component.
De elektrochemische stabiliteit is belangrijk in omgevingen met hoge luchtvochtigheid of condensatie. Geanodiseerd aluminium vertoont geen galvanische corrosie wanneer gekoppeld aan andere materialen zoals koolstofvezel composieten, zelfs in aanwezigheid van vocht. Dit is cruciaal voor moderne lichtgewicht robotarmen die aluminium combineren met koolstofvezel buizen voor maximale stijfheid bij minimaal gewicht. Langdurige blootstellingstests in 95% relatieve luchtvochtigheid bij 40°C gedurende 6 maanden tonen geen meetbare corrosie op de overgang tussen materialen.
Specifieke Toepassingen in Productieomgevingen

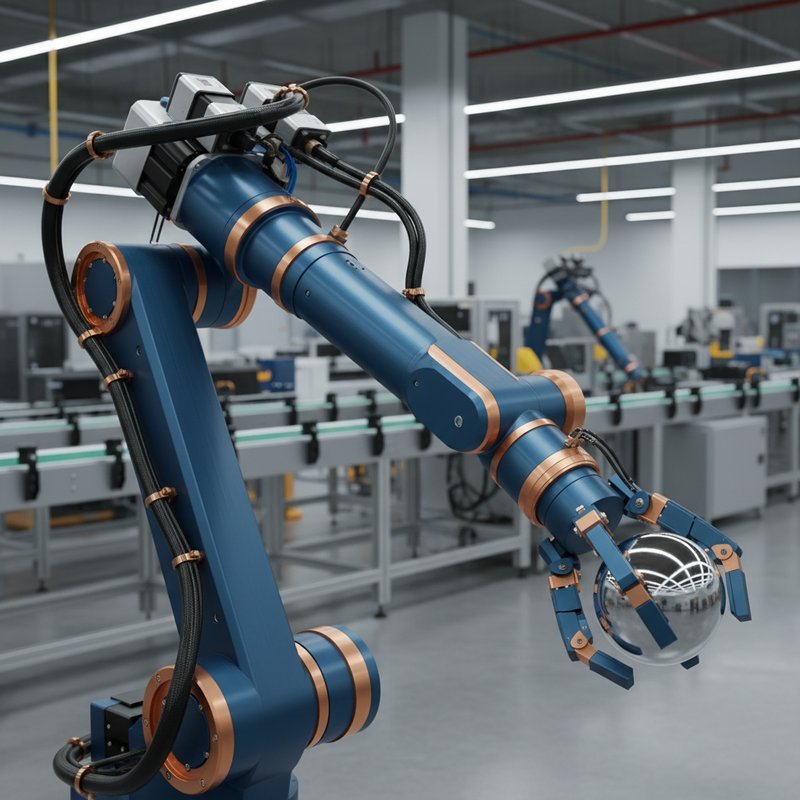

Robotarmen en manipulatoren vormen wellicht de meest zichtbare toepassing van geanodiseerd aluminium in automatisering. Industriële robots van fabrikanten zoals KUKA, ABB en Fanuc gebruiken geanodiseerde aluminium legeringen 6061-T6 en 7075-T6 voor armsegmenten, waarbij Type II anodisatie standaard is voor esthetiek en bescherming, en Type III hardcoat toegepast wordt op geleidingsoppervlakken en montagevlakken. Een zesassige robot met hefvermogen van 50 kilogram heeft typisch armsegmenten met wanddikte van 3-5mm die geanodiseerd zijn tot 15-25 micrometer. De gewichtsbesparing ten opzichte van staal bedraagt 35-45 kilogram voor de complete arm, wat zich vertaalt in 30% lager energieverbruik en 40% hogere maximale snelheid.
Lineaire geleidingssystemen en positioneertafels vereisen extreem hoge dimensionale nauwkeurigheid en stabiliteit. Precisie lineaire geleiders worden gefabriceerd uit aluminium 6082-T6 met vlakheid toleranties van 0.01mm per meter en paralleliteit van 0.02mm. Type III hardcoat anodisatie van 60-80 micrometer wordt toegepast op loopvlakken waar rollendragers of glijblokken over bewegen. Na anodisatie wordt nauwkeurig geslepen tot oppervlakte ruwheid Ra 0.4-0.8 μm voor optimale glijdende wrijving en levensduur. Deze systemen bereiken positioneernauwkeurigheid van ±0.02mm over reisafstanden tot 3 meter, met herhaalbaarheid van ±0.01mm na miljoenen cycli.
Sensorbeveiligingen en behuizingen profiteren van de combinatie van bescherming en elektrische isolatie. Nabijheidssensoren, optische sensoren en barcodescanners worden gemonteerd in geanodiseerde aluminium behuizingen die bescherming bieden tegen mechanische schokken, spatwater en chemicaliën terwijl de elektrische isolatie storing voorkomt. Voor sensoren in wasstraten en voedselverwerking wordt Type II anodisatie met epoxy verzegeling toegepast die bestand is tegen pH waarden van 3-11 en temperaturen tot 90°C. De behuizingen wegen slechts 60-120 gram maar bieden bescherming equivalent aan IP67 classificatie wanneer correct afgedicht.

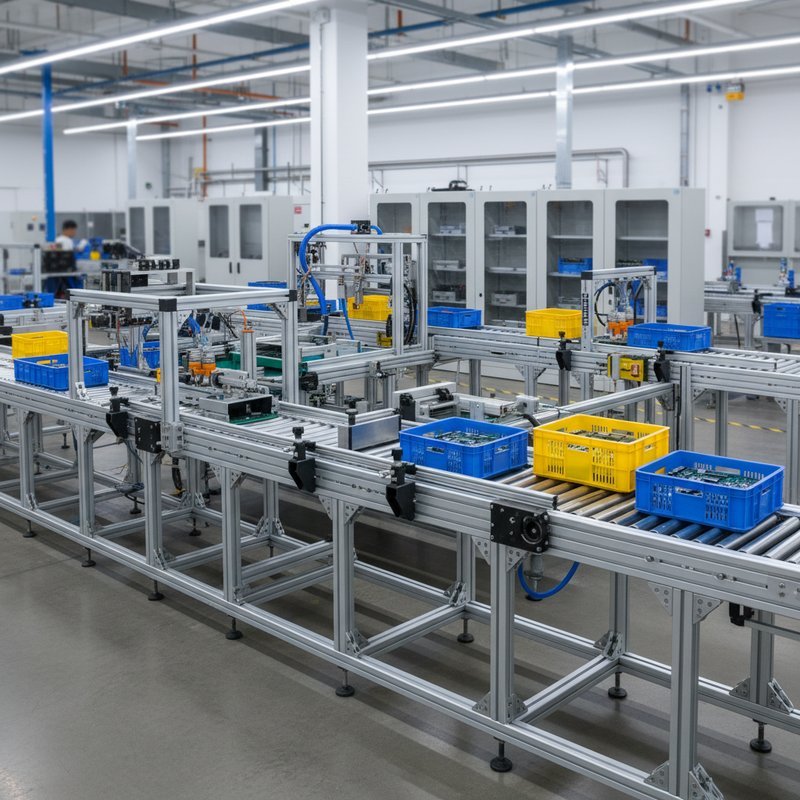

Transportsystemen en conveyors gebruiken geanodiseerde profielen voor frames en geleidingen. Modulaire transportsystemen gebaseerd op aluminium profielen 40×40mm of 45×90mm met Type II anodisatie vormen de basis voor flexibele productielifnen. De profielen hebben T-sleuven voor gereedschapsloze montage van componenten, waarbij de anodisatie voorkomt dat aluminium spaanders ontstaan bij montage en demontage – kritiek voor herbruikbaarheid. Een transportlijn van 20 meter lengte gebouwd uit geanodiseerde profielen weegt ongeveer 180 kilogram inclusief montage materiaal, waar een stalen equivalent 520 kilogram zou wegen.
Het Productieproces voor Industriële Componenten
De productie van geanodiseerde componenten voor industriële automatisering begint met selectie van de juiste aluminiumlegering. Voor structurele componenten zoals robotarmen en frames is 6061-T6 de standaard keuze vanwege uitstekende bewerkbaarheid, goede sterkte (310 MPa treksterkte) en superieure anodiseerbaarheid die heldere uniforme lagen produceert. Voor hoogbelaste componenten zoals gripperbekken en bevestigingspunten wordt 7075-T6 gebruikt met treksterkte van 570 MPa, waarbij geaccepteerd wordt dat de anodisatielaag grijzer is vanwege de hoge zink en koper inhoud in de legering.
Nauwkeurige bewerking vindt plaats voorafgaand aan anodisatie, omdat anodisatie minimale dimensionale verandering veroorzaakt maar niet corrigeert voor bewerkingsfouten. CNC freesbewerking produceert componenten met toleranties van ±0.05mm, waarbij rekening gehouden wordt dat anodisatie 50% van de laagdikte naar binnen groeit en 50% naar buiten – een Type II laag van 20 micrometer resulteert in 10 micrometer dimensionale toename. Voor passingsvlakken en schroefdraad wordt maskering toegepast of wordt na anodisatie nabewerkt. Schroefdraad M6 en groter kan geanodiseerd worden mits intern schroefdraad 0.15mm overmaats getapt wordt om anodisatie te accommoderen.
Het anodisatieproces voor industriële componenten volgt strikte protocollen voor consistentie. Voorbehandeling bestaat uit ontvetting in alkalische oplossing bij 60°C gedurende 5-8 minuten, gevolgd door neutralisatie in 15% salpeterzuur voor 2 minuten. Voor componenten met zichtbare oppervlakken wordt mechanisch polijsten of gritstralen toegepast voor uniforme textuur. Type II anodisatie gebruikt 180 g/l zwavelzuur bij 20°C met stroomdichtheid 1.4 A/dm² gedurende 45 minuten voor 20 micrometer laagdikte. Type III hardcoat gebruikt 180-200 g/l zwavelzuur bij 2°C met stroomdichtheid 3.0 A/dm² gedurende 90 minuten voor 70 micrometer laagdikte, waarbij temperatuurcontrole binnen ±1°C essentieel is voor uniformiteit.
Kleuring en verzegeling worden afgestemd op de toepassingsomgeving. Voor industriële automatisering is zwart de meest populaire kleur vanwege lage reflectie voor visiesystemen en professionele uitstraling, bereikt door elektrolytische kleuring met tinsulfaat of door organische kleurstof. Verzegeling gebeurt standaard in demiwater bij 98°C gedurende 20 minuten, of voor chemisch agressieve omgevingen in nikkelacetaat oplossing die superieure afdichting geeft. Na verzegeling worden componenten gespoeld en gedroogd, gevolgd door dimensionale inspectie waarbij kritieke maten geverifieerd worden binnen ±0.1mm van de specificatie.
Onderhoud en Levensduur in Industriële Omgevingen
Correct onderhoud verlengt de levensduur van geanodiseerde automatiseringscomponenten aanzienlijk en voorkomt ongeplande stilstand. Regelmatige reiniging is essentieel in productieomgevingen waar stof, spatten en aerosolen zich ophopen. Reiniging moet gebeuren met pH-neutrale reinigingsmiddelen en zachte doeken of borstels – alkalische of zure reinigingsmiddelen kunnen de anodisatielaag aantasten indien concentratie en blootstellingstijd excessief zijn. Voor robotarmen in de automobielindustrie waar lasspetters en lasrook aanwezig zijn, wordt wekelijkse reiniging aanbevolen. Tests tonen dat regelmatige reiniging de levensduur met 40-60% verlengt door accumulatie van agressieve stoffen te voorkomen.
Inspectie op mechanische beschadiging moet onderdeel zijn van preventief onderhoud. Diepe krassen die door de anodisatielaag heen gaan, leggen aluminium bloot dat kan oxideren. Voor structurele componenten zijn krassen dieper dan 0.5mm een aandachtspunt – niet vanwege corrosierisico maar vanwege mogelijke spanningsconcentratie die vermoeiingsscheuren kan initiëren. Voor cosmetische componenten en beveiligingen is schade aan anodisatie minder kritiek maar wel ongewenst vanwege uitstraling. Kleine beschadigingen kunnen ter plaatse gerepareerd worden met twee-componenten epoxy die na uitharding geschuurd en geverfd kan worden in een kleur nabij het origineel.
Smering van bewegende delen moet compatibel zijn met anodisatie. Minerale oliën en synthetische smeermiddelen zijn volledig compatibel en tasten anodisatie niet aan. Voor geleidingen met PTFE verzegeling wordt droge smering met PTFE spray aanbevolen, waarbij vloeibare smering de voordelen van de lage wrijving verzegeling teniet zou doen. In cleanroom omgevingen waar geen smering toegestaan is, volstaat de inherente lage wrijving van hardcoat anodisatie met occasionele reiniging met isopropanol om stofaccumulatie te verwijderen.
De levensduur van geanodiseerde componenten in industriële automatisering is excellent wanneer correct toegepast en onderhouden. Robotarmen bereiken typisch 40.000-60.000 bedrijfsuren voordat mechanische slijtage aan lagers en aandrijvingen revisie noodzakelijk maakt – de anodisatie blijft gedurende deze periode volledig intact. Lineaire geleidingen met hardcoat anodisatie bereiken 10-15 miljoen cycli voordat slijtage de nauwkeurigheid beïnvloedt, aanzienlijk meer dan niet-geanodiseerde alternatieven die na 3-5 miljoen cycli al meetbare slijtage vertonen. Frames en structurele componenten hebben een levensverwachting van 20-30 jaar in normale productieomgevingen, waarbij anodisatie zijn beschermende functie volledig behoudt.
Her-anodisatie is mogelijk maar zelden noodzakelijk voor industriële componenten. Wanneer anodisatie ernstig beschadigd is door jarenlange slijtage of chemische aantasting, kan de bestaande laag verwijderd worden door onderdompeling in chroomzuur/fosforzuur mengsel, gevolgd door her-anodisatie volgens het originele proces. Dit is economisch aantrekkelijk voor grote dure componenten zoals robotarm segmenten, maar voor kleinere delen is vervanging vaak kosteneffectiever. Na her-anodisatie moeten dimensies geverifieerd worden omdat materiaal verwijderd is tijdens het afstrippen – voor kritieke passingsvlakken kan lichte nabewerking nodig zijn.
Veelgestelde Vragen
Waarom is geanodiseerd aluminium beter dan staal voor automatiseringscomponenten?
Geanodiseerd aluminium biedt meerdere voordelen ten opzichte van staal die cruciaal zijn voor moderne automatisering. Het gewichtvoordeel is aanzienlijk – aluminium heeft een dichtheid van 2.7 g/cm³ versus 7.85 g/cm³ voor staal, resulterend in 65% gewichtsreductie voor identieke geometrie.
Voor robotarmen betekent dit drastisch lagere traagheid waardoor snellere versnellingen mogelijk zijn, lagere belasting op aandrijvingen en lagers, en 25-35% lager energieverbruik. De corrosiebestendigheid van geanodiseerd aluminium is superieur – staal vereist lakcoating of verzinken die kunnen beschadigen, terwijl anodisatie een integrale laag is die niet kan loslaten.
Voor toepassingen waar niet-magnetische eigenschappen vereist zijn, zoals nabij magnetische sensoren of MRI apparatuur, is aluminium essentieel. Bovendien is thermische geleidbaarheid van aluminium 5× hoger dan staal, voordelig voor componenten met warmteontwikkeling.
Kan geanodiseerd aluminium gelast worden na anodisatie?
Nee, lassen na anodisatie is niet mogelijk omdat de anodisatielaag een elektrisch isolator is die lasstroom blokkeert, en omdat de hoge temperatuur tijdens lassen de anodisatielaag volledig vernietigt. Voor componenten die gelaste verbindingen vereisen, moet de productievolgorde zijn: eerst lassen, dan anodisatie.
Tijdens lassen moet rekening gehouden worden dat aluminiumlegeringen zoals 6061 en 7075 gevoelig zijn voor scheurvorming in de warmte-beïnvloede zone, waardoor MIG lassen met juiste voorverwarming en vulmateriaal nodig is. Na lassen moet de lasnaad zorgvuldig gereinigd en gepolijst worden voordat anodisatie, omdat onzuiverheden en warmtekleuring ongelijkmatige anodisatie veroorzaken.
Een alternatieve verbindingsmethode is mechanische bevestiging met bouten, die na anodisatie toegepast kan worden en ook demontage voor onderhoud mogelijk maakt.
Wat is het verschil tussen Type II en Type III hardcoat voor automatisering?
Type II en Type III anodisatie verschillen fundamenteel in laagdikte, hardheid en toepassingsgebied binnen automatisering. Type II produceert 10-25 micrometer laagdikte met hardheid 350-450 HV, gebruikt zwavelzuur bij 18-22°C, en is geschikt voor beschermende en decoratieve toepassingen zoals frames, behuizingen en structurele componenten waar slijtage minimaal is.
Type III hardcoat produceert 50-100 micrometer laagdikte met hardheid 500-600 HV, gebruikt zwavelzuur bij 0-5°C met hogere stroomdichtheid, en is essentieel voor slijtvaste toepassingen zoals geleidingsoppervlakken, glijvlakken en bevestigingspunten. Type III is altijd donkergrijs tot zwart door de grotere laagdikte en kan niet in heldere kleuren uitgevoerd worden.
Kosten voor Type III zijn 2.5-3× hoger maar de slijtvastheid is 5-10× beter, waardoor voor kritieke componenten de investering zich terugverdient door langere levensduur en minder onderhoud.
Hoe beïnvloedt anodisatie de elektrische geleidbaarheid van aluminium?
Anodisatie creëert een aluminiumoxide laag die een uitstekende elektrische isolator is, met doorslagspanning van 20-40 volt per micrometer laagdikte. Een standaard Type II anodisatie van 20 micrometer heeft doorslagspanning van 400-800 volt, voldoende om de meeste elektronische systemen volledig te isoleren van de mechanische structuur.
Dit is voordelig voor frames en behuizingen van automatiseringssystemen omdat het kortsluiting voorkomt en aardlekstromen elimineert. Echter, voor toepassingen die elektrische geleidbaarheid vereisen zoals aarding of stroomgeleiding, moet anodisatie lokaal gemaskeerd worden tijdens het proces, of moet na anodisatie de laag mechanisch verwijderd worden op contactpunten.
Voor geaarde robotarmen wordt typisch een koperen aardingskabel intern door de arm geleid met directe metaal-op-metaal contacten op gemaskeerde zones, terwijl de buitenzijde volledig geanodiseerd is voor bescherming.
Is geanodiseerd aluminium geschikt voor cleanroom en voedselindustrie toepassingen?
Ja, geanodiseerd aluminium is uitstekend geschikt voor cleanroom en voedselindustrie toepassingen en wordt daarin frequent toegepast. Voor cleanrooms biedt anodisatie een harde, gladde oppervlakte die geen deeltjes afgeeft en eenvoudig te reinigen is met gevalideerde reinigingsmiddelen.
Type II anodisatie met hoogwaardige verzegeling produceert een niet-poreus oppervlak dat geen vluchtige organische stoffen afgeeft en compatibel is met alle gangbare cleanroom reinigingsprotocollen. Voor de voedselindustrie voldoet geanodiseerd aluminium aan EU verordening 1935/2004 voor voedselcontact en FDA CFR Title 21 regelgeving, mits correct verzegeld.
Type II anodisatie met kokend water verzegeling is geschikt voor indirect voedselcontact, terwijl voor direct contact hardcoat Type III met speciale verzegeling vereist is. De resistentie tegen zuren, basen en zout maakt geanodiseerde componenten ideaal voor CIP (clean-in-place) systemen waar dagelijks gereinigd wordt bij temperaturen tot 90°C.
Hoe moet schade aan geanodiseerde automatiseringscomponenten gerepareerd worden?
Schade aan anodisatie kan afhankelijk van ernst op verschillende manieren behandeld worden. Voor oppervlakkige krassen die niet door de anodisatielaag heen gaan, is geen reparatie noodzakelijk – de bescherming blijft intact.
Voor diepe krassen die aluminium blootleggen, moet eerst bepaald worden of het een structureel of cosmetisch component betreft. Op structurele componenten zoals robotarmen moet de kras geïnspecteerd worden op scherpe randen die spanningsconcentratie veroorzaken – deze moeten voorzichtig afgerond worden met fijn schuurpapier.
Vervolgens kan de blootgelegde zone beschermd worden met twee-componenten epoxy coating die uithardt tot een beschermende laag. Voor grote beschadigde gebieden is lokale her-anodisatie niet mogelijk omdat het proces volledige onderdompeling vereist, maar coating met speciale aluminium reparatielak biedt tijdelijke bescherming.
Bij kritieke veiligheidscomponenten moet bij twijfel het component vervangen worden – reparatie kan de structurele integriteit niet gegarandeerd herstellen.
